Stazione meteorologica wireless altamente integrata Con basso consumo di energia Installazione rapida

Contenuto


Introduzione alla funzione

Parametri tecnici

Istruzioni sullo schermo

Descrizione del pulsante

Impostazioni del pulsante

Istruzioni di montaggio

Passaggi per l'utilizzo del prodotto

Precauzioni

1. Stazione meteorologica, funzioni di rilevamento sono: temperatura interna, temperatura esterna, umidità interna, umidità esterna, velocità del vento, direzione del vento, pressione dell'aria, precipitazioni.
2. La macchina viene fornita con la propria memoria e i dati verranno automaticamente sovrascritti dopo un anno di memoria.

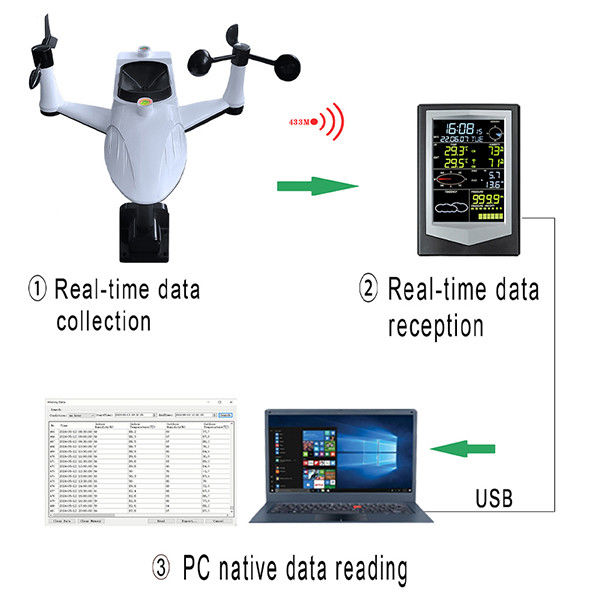

3. Questa macchina ha un software speciale per PC, che può leggere e consultare i dati storici tramite la connessione dei cavi dati e anche scaricare dati e archiviarli sul lato PC.
4. Questa macchina è divisa in unità interna e unità esterna, che viene trasmessa in modalità wireless attraverso la frequenza di 433 m ed è libera e priva di interferenze entro 100 metri.
5. La macchina aggiorna un pezzo di dati ogni 40 secondi e la macchina memorizza un pezzo di dati storici ogni 30 minuti.






   Parametri tecnici

   A> Parametri dell'unità interna.

5. 1.Calendario perpetuo: Formato di visualizzazione: anno, mese, giornoYY-MM-DD .2.Display dell'orologio: Display Time Formato: formato 24 ore.3. intervallo di temperatura: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F), risoluzione: 0,1 ° C, precisione: ± 1 ° C.4. Intervallo di umidità: 20%~ 99%, risoluzione: 1%, precisione: ± 5%.5. Intervallo di pressione dell'aria: 600 ~ 1100HPA, risoluzione: 0,1 hPa, precisione: ± 3 hPa.6. ANCHE COLLO: L'orologio lampeggia e il suono dura per 1 minuto.7. Alimentazione a batteria a secco: batteria a secco alcalina 3 × LR6AA1.5V Tensione.8. Life della batteria: circa 2 ~ 4 mesi, si prega di utilizzare l'alimentazione esterna quando la retroilluminazione viene spesso utilizzata per illuminare.9. Alimentazione: il cavo dati USB o l'alimentazione possono essere DC 5V.10. Rilevamento a bassa tensione: l'icona lampeggia per indicare la sostituzione della batteria.

5.

   B>Parametri dell'unità esterna

5. 1. Intervallo di temperatura: -40 ° C ~ 60 ° C (-40 ° F ~ 140 ° F), risoluzione: 0,1 ° C, precisione: ± 1 ° C.

   2. Intervallo di umidità: 20%~ 99%, risoluzione: 1%, precisione: ± 5%.

   3. Intervallo di velocità del vento: 0 ~ 50m/s, risoluzione: 0,1 m/s, Accuratezza: 1 m/s.

   4. Direzione del vento: la direzione del vento viene visualizzata in otto direzioni: E, S, W, N, SE, NE, SW, NW.

   5. Range di pioggia: 0 ~ 9999mm, risoluzione delle precipitazioni: 0,4 mm.

   6. Trasmissione dei dati: la frequenza di trasmissione dei dati è una volta ogni 40 secondi.

   7. Modalità di trasmissione: trasmissione wireless 433MHz, efficace entro 100 metri dalla distanza di trasmissione (nel caso di nessuna ostruzione e nessuna interferenza).

   8. Alimentazione a batteria a secco: batteria a secco alcalina 2 × LR6AA1.5V Tensione.

   9. Life della batteria: 4 ~ 6 mesi.

   10. Rilevamento a bassa tensione: l'icona lampeggia per la sostituzione della batteria.

   11. Impossibile grado: livello impermeabile 3.


   Istruzioni sullo schermo


   La visualizzazione completa di LCD di questa unità, dopo che l'utente carica la batteria, tutte le icone verranno visualizzate per due secondi.





   A1.A2. L'opzione non ha questa funzione

   A3. Simbolo di sveglia, l'utente imposta la sveglia e il simbolo della sveglia visualizzerà quello corrente.

   A4. L'orologio, l'utente può premere manualmente il pulsante per impostare,

   A5. Calendario perpetuo, gli utenti possono premere manualmente il pulsante per impostare il calendario perpetuo,

   A6. Display a temperatura interno, l'utente può personalizzare l'unità di impostazione, (° C/° F).

   A7. Display di allarme, gli utenti possono personalizzare la sveglia e la sveglia bassa.

   A8. Display a temperatura esterna, l'utente può personalizzare l'unità di impostazione, (° C/° F).

   A9. Display di allarme, gli utenti possono personalizzare allarme elevato e bassi allarmi.

   A10. Display per la direzione del vento, E, S, W, N, SE, NE, SW, NW Otto direzioni.

   A11. La mappa delle nuvole mostra che il cambiamento climatico mostra che è nuvoloso, soleggiato, piovoso, nuvoloso e la tendenza cambia.

   A12. Simbolo USB, questo prodotto è collegato al computer tramite un cavo dati USB, ovvero il simbolo USB viene visualizzato.

   A13. Display di archiviazione dei dati, viene visualizzato lo stato di archiviazione dei dati della macchina.

   A14. Display Day of the Week, gli utenti possono premere manualmente il pulsante da impostare.

   A15. Il display di umidità, il display di umidità interna, l'umidità alta e bassa allarme possono essere personalizzati.

   A16. Il display di umidità, il display di umidità esterna, l'umidità alta e bassa allarme possono essere personalizzati.

   A17. Il display delle precipitazioni può essere personalizzato per impostare l'unità, mm, pollice, pioggia alta e bassa allarme.

   A18. Display della velocità del vento, può essere personalizzato per impostare unità, m/s, km/h, mph, nodi, BFT, allarme della velocità del vento.

   A19. Display a pressione barometrica, unità di impostazione personalizzabile, HPA, INHG, MMHG, allarme di pressione dell'aria alta e bassa.

   A20. Istogramma a pressione barometrica, impostazione personalizzabile, istogramma a pressione barometrica di 12 ore o 24 ore.



   Descrizione del pulsante






   B1. Coperchio batteria, posizione del vano batteria.

   B2. Pulsante funzione modalità, premere il pulsante Modalità per 3s secondi e inserire la modalità di impostazione quando il tempo lampeggia, fornendo agli utenti varie impostazioni di funzione.

   B3. Pulsante successivo, in modalità di configurazione, premi corto il pulsante successivo per selezionare una singola funzione per ripetere il ciclo, fornendo le impostazioni dell'utente.

   B4. + tasto, in modalità di configurazione, pressione corta il tasto + per selezionare l'incremento dei dati.

   B5: - Tasto, in modalità di configurazione, pressione corta - tasto per selezionare il decremento dei dati.

   B6. Impostazione del tasto Imposta/Cronologia: dopo aver impostato il valore di allarme nella sveglia o in modalità di allarme elevato e basso, l'utente deve premere il pulsante set/cronologia e il simbolo di allarme verrà visualizzato sullo schermo per avere effetto e il Il pulsante set/cronologia può anche essere pressato per annullare il simbolo della sveglia in questa modalità.

   B6. Pulsante set/cronologia per controllare i dati storici: in modalità di lavoro normale, premere e tenere premuto il pulsante set/cronologia per 3 secondi

   I dati storici nel cerchio in alto a destra lampeggiano e hanno inserito la modalità dati storica, premi a breve termine il pulsante ( - / +) per visualizzare i dati storici.

   B7. Tasto tocco leggero: un tocco corto una volta può illuminare la retroilluminazione dopo 36 secondi di estinzione automatica, una lunga pressione per 3 secondi per ascoltare la retroilluminazione è sempre accesa, annulla la pressione continua della luce continua per 3 secondi per far cadere un suono, 36 secondi dopo L'estinzione. (Non è consigliabile impostare costantemente per l'energia della batteria).

   WS3030 L'opzione non ha questa funzione, tasto tocco leggero.

   B8. Porta di dati USB: connettersi al software PC tramite cavo dati USB per leggere i dati storici archiviati dal prodotto.

   L'utente può alimentare il prodotto tramite un cavo USB.

   B9. DC: gli utenti della porta DC possono utilizzare l'alimentazione DC5V per fornire energia al prodotto.

   B10. Staffa: il prodotto è posizionato sul telaio di supporto.



   Impostazioni del pulsante

   1.> Impostazione dell'orologio:In modalità di avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi, in questo momento, è possibile vedere il numero di clock di schermata lampeggiante, indicando che è stato inserito nella modalità di impostazione dell'orologio, premi corto il pulsante (+/-) da impostare L'ora dell'orologio, corta premere il pulsante (successivo) per accedere al minuto, premere corto il pulsante (+/-) per impostare il minuto, dopo l'impostazione dell'orologio, premere e tenere premuto il pulsante (modalità) per 3s per salvare ed esci per completare l'impostazione.2.>Impostazione del fuso orario: è possibile impostare la differenza di tempo, in modalità di avvio, pulsante Long Press (Modalità) per 3s secondi, in questo momento si vede il flashing digitale dell'orologio dello schermo, indicando che è stata inserita la modalità di impostazione dell'orologio, ogni pressione a breve ) Una volta per immettere il minuto, fuso orario, fuso orario predefinito 08, tasto a corto pressione (+ / -) per impostare il fuso orario, dopo l'impostazione del fuso orario, il pulsante a lungo pressione (modalità) per 3s secondi per salvare ed uscire Per completare il impostazione.3.>Impostazione e cancellazione dell'allarme: in modalità avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi in questo momento, è possibile vedere il flashing digitale dell'orologio dello schermo, indicando che è stato inserito nell'impostazione dell'orologio, ogni pressione a breve (successiva) corrisponde al minuto, fuso orario, sveglia, orologio, selezionare l'orologio e minuto per impostare la sveglia, premere a corto il pulsante (+ / -) per completare l'impostazione, la sveglia deve premere il (set / cronologia Pulsante) per vedere la sveglia Simbolo, l'impostazione del simbolo della sveglia ha effetto e il simbolo di sveglia può anche essere annullato in questa modalità. Se la sveglia non riesce, premere e tenere premuto il pulsante (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.4.>Impostazione della data: in modalità di avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi, in questo momento, è possibile visualizzare il numero di clock di schermata lampeggiante, indicando che è stato inserito nella modalità di impostazione, quindi premi corto il pulsante (modalità) Una volta che la data lampeggia ed entra nella modalità di impostazione della data, ogni pressione a breve (successiva) corrisponde all'anno, al mese e al giorno da impostare, premi a corto il pulsante (+/-) per completare l'impostazione e premere la (modalità Pulsante) per 3 secondi per salvare e Esci per completare l'impostazione.5.>Allarme di temperatura e impostazione dell'unità: nella modalità di avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi e vedere il flashing digitale dell'orologio schermo in questo momento, indicando che è immesso nella modalità di impostazione; Ogni pulsante di pressione corta (modalità) passerà alla data lampeggiante --- lampeggiamento della temperatura, corrispondente alla temperatura di lampeggiamento, ogni pulsante a corto pressione (successiva) per passare da una temperatura ad allarme elevato --- ALLARME ALLARIA LASSA --- Display massimo della temperatura- -Display minimo di temperatura --- commutazione dell'unità di temperatura.Impostazioni di selezione corrispondenti come: allarme elevato --- basso allarme --- unità (° C / ° F), pressione corta (+ /-) pulsante Per completare l'impostazione, l'allarme deve premere a breve Vedere il simbolo della sveglia, visualizzare l'impostazione del simbolo della sveglia ha effetto, in questa modalità può anche annullare il simbolo di allarme, il pulsante di allarme non valido, il pulsante di pressione lunga (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.

6. >Humidity alarm setting: In the boot mode, press and hold the (MODE) button for 3S seconds, at this time, you can see the screen clock digital flashing, indicating that you have entered the setting mode; Ogni pulsante di pressione corta (modalità) passerà alla data lampeggiatura --- lampeggiamento della temperatura --- lampeggiamento dell'umidità, corrispondente all'umidità lampeggiante, ogni pulsante a breve pressione (successiva) per cambiare l'umidità alta allarme --- umidità bassa allarme --- Display massimo di umidità --- VISUALIZZAZIONE MINIMA DI UMIFICA.7.>Selezione corrispondente di Contenuto di impostazione, come: ALTA ALTA ALTA --- Pulsante allarme basso, pressione corta (+ /-) Per completare l'impostazione, l'allarme deve premere a breve L'impostazione del simbolo per avere effetto, in questa modalità può anche annullare il simbolo di allarme, il pulsante di allarme non valido, lunghe pressa (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.
7. >Wind speed alarm and unit setting: In the boot mode, press and hold the (MODE) button for 3S seconds, at this time, you can see the screen clock digital flashing, indicating that you have entered the setting mode; Ogni pulsante di pressione corta (modalità) passerà alla data lampeggiatura --- lampeggiamento della temperatura --- lampeggiamento dell'umidità --- Velocità del vento Lampeggiare, corrispondente alla velocità del vento lampeggiante, ogni pressione corta (successiva) per cambiare la velocità del vento alta allarme --- Impostazione dell'unità di velocità del vento. Le unità sono impostate (m/s, km/h, mph, nodi, bft),Impostazioni di selezione corrispondenti come: allarme alto --- Impostazione unità, tasto a corto pressione (+ / -) Per completare l'impostazione, l'allarme deve premere il pulsante a corto Entra in vigore, in questa modalità può anche annullare il simbolo di allarme, l'allarme non valido, il pulsante a lungo pressa (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.
8. > Alarmamento della pioggia e impostazione dell'unità: nella modalità di avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi, in questo momento, è possibile vedere il lampeggiante digitale dell'orologio dello schermo, indicando che è stato inserito nella modalità di impostazione; Ogni pulsante di pressione corta (modalità) passerà fino ad oggi lampeggiante --- lampeggiamento della temperatura --- L'umidità lampeggiante --- Velocità del vento Lampeggiante --- Lampeggiante delle precipitazioni, corrispondente alla pioggia lampeggiante, ogni pressione corta (successiva) per cambiare il pulsante Alarmamento ad alta pioggia --- Impostazione dell'unità di pioggia. Le unità sono impostate (mm, pollice),Impostazioni di selezione corrispondenti come: allarme alto --- Impostazione unità, tasto a corto pressione (+ / -) Per completare l'impostazione, l'allarme deve premere il pulsante a corto Entra in vigore, in questa modalità può anche annullare il simbolo di allarme, l'allarme non valido, il pulsante a lungo pressa (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.
9. > Allarme a pressione barometrica e impostazione dell'unità: in modalità di avvio, premere e tenere premuto il pulsante (modalità) per 3s secondi, in questo momento, è possibile vedere il flashing digitale dell'orologio dello schermo, indicando che è stato inserito nella modalità di impostazione; Ogni pulsante di pressione corta (modalità) passerà fino ad oggi lampeggiatura --- lampeggiamento della temperatura --- lampeggiamento dell'umidità --- Velocità del vento Lampeggiante --- Lampeggiante delle precipitazioni --- Lampeggiatura della pressione barometrica, corrispondente alla pressione dell'aria lampeggiante, ogni pressione corta (Successivo) Il pulsante attiva la pressione barometrica ALTA ALTA ALTA --- ALLARME A BASSO CAROMETRICA --- Pressione barometrica Grafico alla tendenza di 12 ore --- Pressione barometrica Grafico di tendenza 24 ore su 24 --- Impostazione dell'unità di pressione barometrica. Le unità sono impostate (HPA, INHG, MMHG).Impostazioni di selezione corrispondenti come: allarme elevato --- ALLARME ALLARIA --- Impostazione dell'unità, tasto a corto pressione (+ /-) Per completare l'impostazione, l'allarme deve premere a breve Visualizza l'impostazione del simbolo della sveglia ha effetto, in questa modalità può anche annullare il simbolo di allarme, la sveglia non valida, il pulsante a lungo pressione (modalità) per 3s secondi per salvare ed uscire per completare l'impostazione.
10. > Revisione dei dati storici: in modalità di lavoro normale, premere e tenere premuto il pulsante set/cronologia per 3 secondi, in questo momento, i dati storici nel cerchio in alto a destra si lampeggiano e hanno inserito la modalità dati storica, premi corto (-/+ ) pulsante per controllare i dati storici.

5. Istruzioni di montaggio

   1.Installazione del prodotto:Apri la scatola, elimina il pacchetto di accessori del prodotto, accessori;Caricare il semicerchio dello standard di velocità del vento nella direzione del semicerchio della colonna e bloccare le viti (vedere la figura A dopo l'installazione);(Le viti sono state pre-bloccate in fabbrica e i pezzi di ricambio PA2.3*8mm sono pre-forniti nel pacchetto accessorio);

2. Inserire il semicerchio della para di vento nella direzione del semicerchio della colonna e bloccare le viti (vedere la Figura B dopo l'installazione);(Le viti sono state pre-bloccate in fabbrica e i pezzi di ricambio PA2.3*8mm sono pre-forniti nel pacchetto accessorio);
3. Installazione del prodotto: eliminare il prodotto e installare l'asta di supporto D9, bloccare le viti D8 in alluminio 20*8*2,5 mm e M4*6mm;(La lenzuola in alluminio e le viti M4 sono pre-bloccate in posizione D8 in fabbrica);
4. Installazione del prodotto: aprire il coperchio della batteria e caricare 3 batterie alcaline LR6AA 1,5 V corrispondenti alle fasi positive e negative, in questo momento, vedere il LED D13 BIT lampeggiando 11 volte di fila, che è normale per l'accensione, allaccia copertura della batteria;
4. 5. Il prodotto viene testato prima e quindi installato e fisso:

5. UN. Alimentazione del prodotto: prima installazione della batteria (unità interna) o alimentazione USB, quindi installare la batteria (unità esterna);

   B. Collegamento del prodotto: l'unità interna inizia a cercare segnali e la connessione ha esito positivo entro 3 minuti e la macchina interna mostrerà la temperatura e l'umidità dell'unità esterna; se la ricerca non riesce, premere qualsiasi tasto dell'unità interna per avviare la ricerca (o spegnere e riavviare il potere)

   C. Connessione PC: (secondo le linee guida operative per 9 PC);

   D. Prestazioni normali: cioè può essere installato e utilizzato come unità esterna fissa;



   6. Installazione e fissazione del prodotto:

   UN. Ci sono indicazioni N e freccia sulla shell del prodotto, che corrisponde alla direzione positiva dell'installazione di N durante l'installazione;

   B. Il guscio superiore del pannello solare ha la parola s e l'installazione è nella direzione positiva di S, in modo che l'energia solare possa convertire l'energia elettrica in modo più efficace;

   C. Montaggio di base, può essere fissato nella parte inferiore o lato, 4 viti ka4.0*40mm;

   D. FIXAZIONE BASE: controllare l'equilibrio del livello;









   Passaggi per l'utilizzo del prodotto (passaggi sequenziali)

   1.>Apri il pacchetto, elimina il prodotto e gli accessori e assembla gli accessori dell'unità esterna (in base al sesto contenuto, le istruzioni di assemblaggio sono completate).

5. 2. Installare la batteria dell'unità interna o l'alimentazione USB, quindi installare la batteria dell'unità esterna.

   3. L'unità interna inizia a cercare il segnale e la connessione ha esito positivo entro 3 minuti e la macchina interna mostrerà la temperatura e l'umidità dell'unità esterna.

4. Secondo la Guida al funzionamento del PC, scaricare il software PC, collegare il prodotto al PC con un cavo dati e i dati del prodotto possono essere visualizzati sul PC.B. Sul lato PC, il prodotto può essere collegato al software PC tramite il cavo dati USB e l'interfaccia software PC può essere letta ai dati del prodotto del prodotto, il prodotto è collegato per leggere i dati normalmente;

5. 5. Quando c'è un'anomalia nel test del prodotto, ripetere l'operazione in base al contenuto del manuale o vedere la decima nota.



   6. Se le prestazioni di prova del prodotto sono normali, possono essere installate e fissate.

   UN. La funzione interna può ricevere i dati dell'unità esterna e il prodotto lo riceve normalmente.
